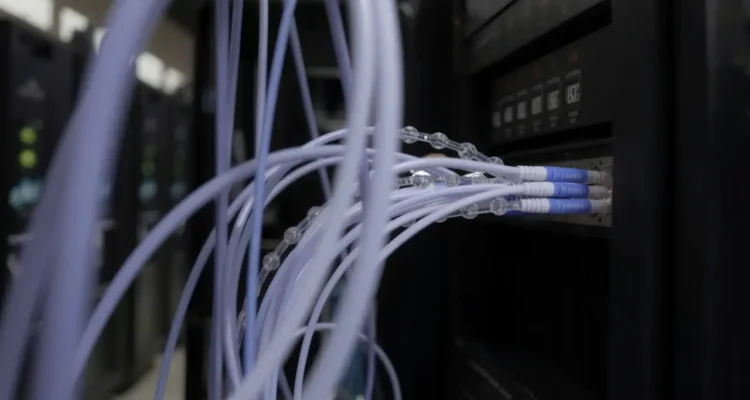

Что такое оптоволоконный патч-корд и где применяют
Оптоволоконный патч-корд — это коммутационный шнур, состоящий из волоконного кабеля с заводскими оконцовками и разъёмов на обоих концах. Основные функции — организация временных и постоянных соединений между активным оборудованием, кросс-панелями и адаптерами в телекоммуникационных шкафах, ЦОДах, лабораториях и локальных сетях.
Функции и области применения
Патч-корды используют для коммутации оптических трактов при проведении сервисных работ, тестирования и эксплуатации сетей передачи данных. Частые сценарии: подключение SFP-портов, межпанельные соединения в кроссах, временные трассы для измерений и обучение персонала. Длина патч-корда обычно от 0,5 м до 50 м, при этом для монтажных шкафов чаще применяются шнуры 1–5 м. Для удобства подбора и заказа подходящего шнура можно оптоволоконный патч-корд купить прямо сейчас.
Отличие патч-корда от сплайс-кабеля и патч-панели
Патч-корд ориентирован на заводскую оконцовку и готов к немедленному подключению, сплайс-кабель предполагает постоянное соединение волокон методом сварки, требующим сварочного оборудования и защитных муфт. Патч-панель — это распределительное устройство с адаптерами, которое служит точкой коммутации; патч-корды обеспечивают переход от оборудования к этим адаптерам.
Конструкция и ключевые элементы патч-корда
Волоконный сердечник, покрытие и буферизация
Сердечник волокна — кварцевое стекло с диаметром, характерным для типа моды: 9/125 мкм для single-mode и 50/125 или 62,5/125 мкм для multi-mode. Вокруг сердечника — оболочка (cladding), затем покрытие (coating) и защитный буфер. В патч-кордах чаще применяется tight-buffered или 3 мм гибкий шнур с полиуретановой или LSZH-оболочкой. На свойства передачи влияют чистота сердечника, качество покрытия и отсутствие скрытых изгибов.
Разъемы: механика, полировка и защита
Разъёмы включают корпус, фланец, фиксационные элементы и керамическую или металлическую фибровую втулку для выравнивания сердечников. Качество полировки оконца (PC/UPC/APC) определяет возвратные отражения: полировка APC обеспечивает return loss обычно ≥60 дБ, UPC — порядка 50 дБ. Механическая защита реализована через пылезащитные колпачки и жесткие тубусы на торцах для предотвращения повреждений при хранении и транспортировке.
Типы волокон и разъёмов — выбор под задачу
Single-mode vs multi-mode: особенности и сценарии использования
Single-mode (ядро 9/125 мкм) обеспечивает минимальные дисперсионные ограничения на длиных трассах и применяется для магистральных и дальних связей; типовые значения затухания для стандартного SM G.652 — порядка 0,35 дБ/км при 1310 нм и 0,22 дБ/км при 1550 нм. Multimode (50/125, 62,5/125 мкм) используется в КС и внутри зданий на короткие расстояния и совместим с недорогими лазерами VCSEL на 850 нм; для MM важна классовая маркировка OM1–OM4 по полосе пропускания.
Типы разъёмов и полировок: совместимость и ограничения
Распространённые корпуса разъёмов — LC, SC, ST, MPO/MTP для многомодовых багелей. LC компактнее для высокой плотности. Полировка APC несовместима с APC только по типу полировки; UPC и APC нельзя сочетать в одном сопряжении без существенного увеличения ORL. Стандарты интерфейсов описаны в серии IEC 61754, что обеспечивает межоператорную совместимость при соблюдении типоразмеров.
Критерии выбора патч-корда
Параметры затухания, ORL и механические характеристики
Ключевые параметры выбора — вставочные потери (insertion loss) и обратные отражения (return loss). Типичные значения вставочных потерь на одном моном парном соединении: 0,1–0,3 дБ при корректной заводской оконцовке. Величина ORL зависит от полировки: APC даёт ORL ≥60 дБ, UPC — порядка 50 дБ. Механические характеристики включают прочность на растяжение (обычно 50–200 Н для шнура) и стойкость к циклам изгиба.
Длина, гибкость кабеля и требования к оболочке
Выбор длины определяется топологией и запасом для обслуживания. Гибкость определяется конструкцией: 3 мм tight-buffered шнур более гибкий, чем 2x или 4x спаренные версии с усилением. Для закрытых помещений и безгалогенной среды применяется оболочка LSZH; для уличной прокладки — армированные варианты с внешней полиэтиленовой оболочкой и защитой от УФ.
Монтаж, прокладка и правила обращения
Рекомендации по радиусу изгиба и фиксации кабеля
Минимальный радиус изгиба обычно устанавливается как фактор от внешнего диаметра кабеля: для статической прокладки — не менее 10× наружного диаметра, для динамических участков — не менее 20×. Для жардачных patch-кордов практикуется минимальный радиус 30–40 мм при манипуляциях в стойке. Фиксация должна исключать перегиб и концентрацию напряжений в точках ввода в оборудование.
Практика чистки и инспекции оконцов разъёмов
Очистка разъёмов выполняется сухими безворсовыми салфетками и изопропиловым спиртом (не содержащим примесей), после чего проводится визуальный осмотр с увеличением. Для оценки чистоты используют микроскопы с увеличением 200× по IEC 61300-3-35, критерии «пройдёт/не пройдёт» оценивают наличие царапин и загрязнений.
Измерения, тестирование и приёмка
Методы измерения потерь и используемое оборудование
Для измерения вставочных потерь применяют метод «источник-силомер» (light source + power meter) по двухконцевой или одно-концевой схеме. Для поиска дефектов и определения расстояния до события используют OTDR; у OTDR имеется «мертвая зона» порядка нескольких метров, из‑за чего короткие патч-корды обычно тестируют источником и приёмником. Визуальные тестеры (VFL) помогают обнаружить обрывы и крупные изгибы на коротких отрезках.
Принятие и документирование результатов тестирования
Принятие включает протоколирование метода, длины шнура, измеренных вставочных потерь и ORL, идентификаторов портов и даты. Для массовых инсталляций формируют таблицу с допустимыми пределами потерь и отметками о соответствии каждому патч-корту.
Эксплуатация, диагностика и ремонт
Типичные неисправности и последовательность диагностики
Частые дефекты: загрязнение оконца, повреждение полировки, перелом волокна и дефекты фиксации разъёма. Диагностика обычно проходит по схеме: визуальный осмотр и чистка, измерение вставочных потерь, проверка на OTDR для выявления места повреждения, проверка механической фиксации и целостности оболочки.
Варианты ремонта, замены и проверки после вмешательства
Варианты ремонта: повторная заводская или полузаводская оконцовка, замена свитого разъёма или полная замена шнура. После любого вмешательства выполняют повторное измерение вставочных потерь и ORL, а также визуальный контроль полировки с микроскопом.
Стандарты, маркировка и требования к безопасности
Общепринятые стандарты совместимости и цветовая кодировка
Совместимость разъёмов и интерфейсов регламентируется IEC 61754; виды волокна описаны в ITU-T (серия G) и ISO/IEC 11801. Цветовое кодирование оболочек: single-mode — желтый, multimode OM1/OM2 — оранжевый, OM3 — aqua, OM4 — magenta; маркировка облегчает управление кабельными связями и учёт при приёмке.
Требования к огнестойкости оболочек и экологические ограничения
Для внутренних и общественных пространств выбирают оболочки с пониженными выделениями газа при горении — LSZH, соответствующие испытаниям IEC 60332. Экологические ограничения включают соответствие директивам по ограничению вредных веществ (RoHS) и требованиям по утилизации материалов.
